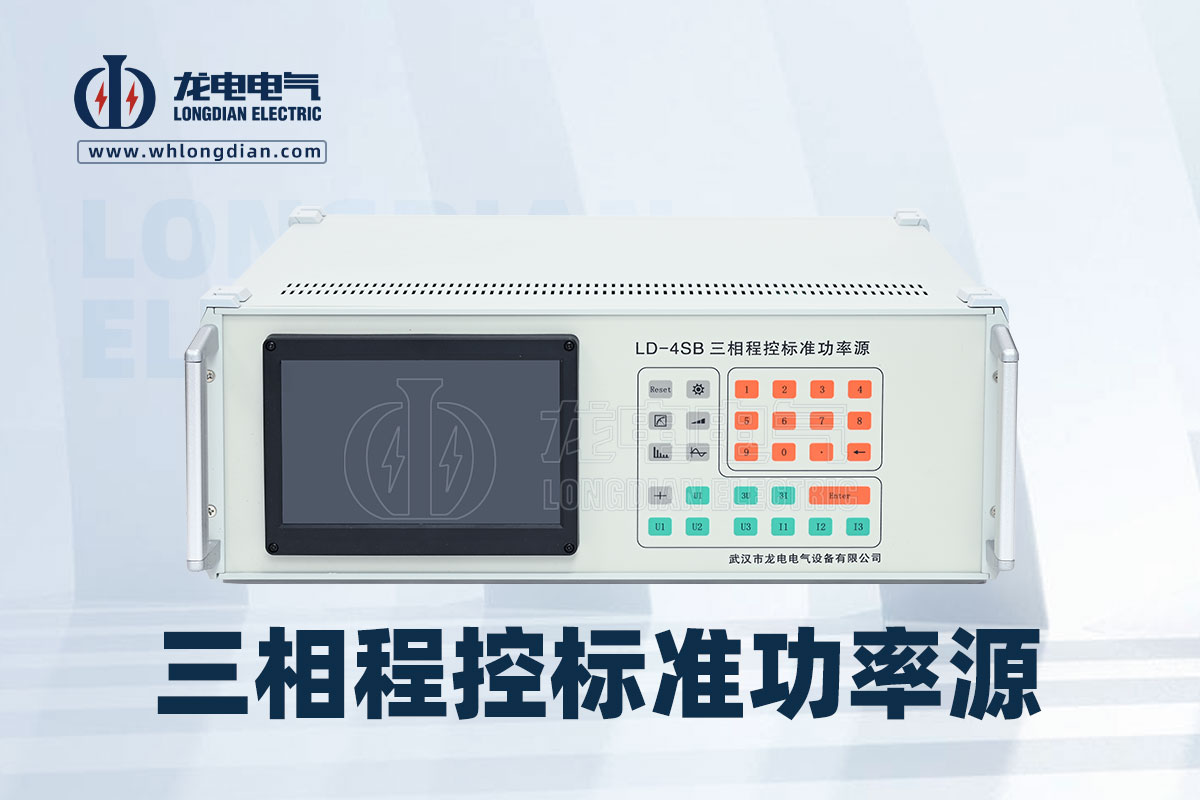

三相程控標準功率源測試儀是一款集高精度、多功能于一體的測試設備，廣泛應用于電能計量、電氣實驗室及相關部門。下面以武漢龍電電氣生產LD-4SB 三相程控標準功率源的詳細操作使用指南：

LD-4SB測試儀采用全數字閉環標準源技術，內嵌高等級標準功率電能表，并以此為標準進行數字閉環反饋，確保各參量（如電壓、電流、頻率、相位、有功功率、無功功率等）的準確度優于±0.1%。設備具有多種保護功能，如限流保護、功放保護等，確保操作安全。此外，其三相電壓、電流回路獨立控制，用戶可任意設定三相電壓、電流的額定電壓、電流檔位，方便靈活。

① 設備連接與檢查

◆ 外部接線：確保電壓輸出不能短路，電流輸出不能開路。將測試儀的輸出插孔（U1、U2、U3、Un為電壓輸出，I1、I2、I3為電流輸出）與外部測試設備正確連接。

◆ 檢查接線：在開啟電源前，仔細檢查外部接線是否正確，防止因接線錯誤導致的設備損壞或測試誤差。

② 開機與加載

◆ 打開電源開關：檢查接線無誤后，打開測試儀的電源開關。此時，設備將進入加載界面，約兩三秒鐘后加載完畢，蜂鳴器長鳴一聲，進入試驗界面。

③ 試驗界面操作

◆ 試驗界面布局：試驗界面主要分為四個區域，包括輸出顯示區、三相電壓電流輸出的矢量圖、電壓/電流/功率因數試驗點以及各相電壓電流的輸出狀態和界面名稱。

◆ 輸出顯示區：顯示各相電壓、電流的有效值，相位值，有功功率、無功功率、視在功率以及功率因數等參數。

◆ 矢量圖：顯示三相電壓電流的相位關系。在三相三線狀態下，僅顯示U1U3之間的相位值。

◆ 試驗點選擇：觸摸顯示屏上相應位置，可選擇不同的電壓、電流、相位試驗點進行測試。

④ 參數設置

◆ 進入?yún)?shù)設置界面：按【設置】按鈕進入?yún)?shù)設置界面。在此界面，可設置電源輸出的額定檔位、電壓顯示倍率、電流顯示倍率等參數。

◆ 設置三相電壓/電流額定值：通過觸摸屏幕右側的數字框，輸入三相電壓/電流的額定值。若三相電壓或電流都被選中，則只需輸入L1相的電壓或電流值，其他兩相的輸出將與此相同。

◆ 電源狀態選擇：通過觸摸屏幕左下側的電源狀態按鈕，可選擇三相四線、三相三線或單相輸出狀態。

◆ 諧波設置：進入諧波設置界面后，可設置各次諧波的次數、含量和相位。注意各相電壓電流的各次諧波含量總和需滿足設備規定的限制。

⑤ 輸出調節

◆ 進入輸出調節界面：按【調節】鍵進入輸出調節界面。

◆ 選擇調節項：在輸出設定區，選擇需要調節的相（L1、L2、L3）和調節項目（電壓、電流、功率因數、相位等）。

◆ 設置調節細度：根據調節項的不同，選擇合適的調節細度。如電壓、電流的調節幅度是相對于額定值的百分比，可選擇±10%、±1%、±0.1%、±0.01%等。

◆ 執行調節：設置好調節細度后，通過觸摸屏幕上的上下箭頭或數字鍵進行輸出調節。

⑥ 諧波與波形顯示

◆ 諧波顯示：點【諧波】鍵進入諧波顯示界面，可查看各相電壓/電流的各次諧波含量及柱狀圖。

◆ 波形顯示：點【波形】鍵進入波形顯示界面，可選擇顯示三相電壓/電流的波形及失真度。

⑦ 觸摸屏校準

◆ 進入校準界面：連續兩次操作【+】按鈕進入觸摸屏校準界面。

◆ 執行校準：用觸筆點十字圖形的中心進行校準。若本次觸摸產生的坐標值通過系統認可，則自動出現下一個十字圖形繼續校準。當五個十字圖形全部觸摸通過后，顯示屏將顯示“校準成功”。

◆ 復位開機：按復位鍵重新開機，校準完成。

⑧ 注意事項

◆ 在操作過程中，注意觸及屏幕的力度，避免用力過大損壞觸摸屏。

◆ 在有輸出的情況下，不要按【Reset】鍵進行整機復位。

◆ 定期檢查設備外部接線及內部元件，確保設備正常運行。
