武漢龍電電氣電纜故障測試儀工作原理詳解:3分鐘看懂脈沖反射法技術

發布時間:2025-03-26 11:02:27瀏覽次數:363

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

在電力運維和電纜故障檢測領域,快速精準定位故障點是保障供電安全的關鍵。武漢龍電電氣研發的電纜故障測試儀憑借脈沖反射法技術,成為行業內的熱門工具。

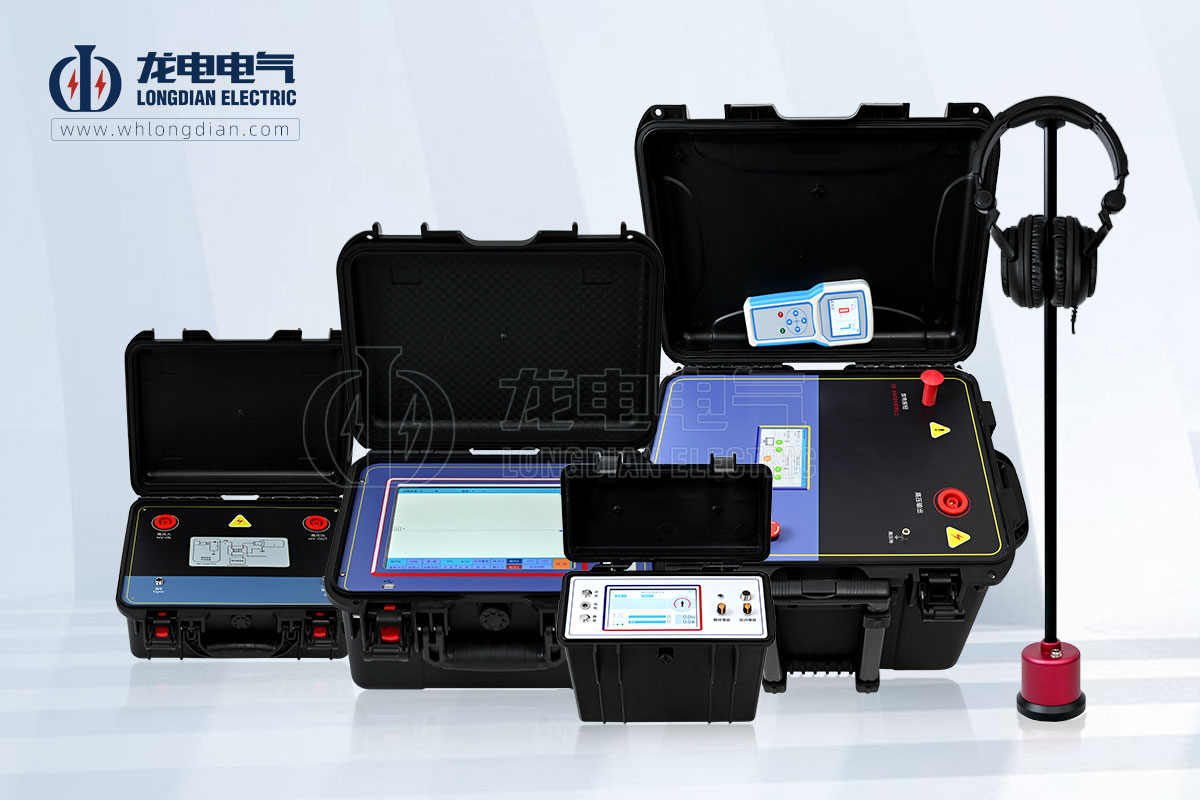

電纜故障測試儀

脈沖反射法技術原理:如何讓電纜“開口說話”?

脈沖反射法(又稱時域反射法,TDR)是電纜故障檢測的核心技術,其原理類似于“雷達測距”。當電纜發生斷點、短路或絕緣老化時,故障點的阻抗會發生變化,而脈沖反射法正是利用這一特性實現精準定位。

具體工作流程:

發射脈沖信號:測試儀向電纜發射高頻電脈沖;

捕捉反射波:脈沖在電纜中傳播,遇到故障點(阻抗突變)時產生反射波;

計算距離:通過測量發射波與反射波的時間差,結合脈沖在電纜中的傳播速度,精確計算出故障點距離。
公式表示為:故障距離 = (時間差 × 脈沖傳播速度) / 2

該技術可檢測數千米內的故障點,誤差范圍通常小于1%,尤其適用于地下電纜、復雜線路等場景。

武漢龍電電氣電纜故障測試儀的4大核心功能

除了脈沖反射法技術的加持,武漢龍電電氣設備還通過智能化設計擴展了實用功能,滿足多樣化的檢測需求:

1. 多類型故障檢測

支持?jǐn)嗑€、短路、接地故障、絕緣劣化等常見問題的一體化診斷。

自動識別阻抗變化類型,區分故障性質(如高阻/低阻故障)。

2. 高精度定位與波形分析

配備高分辨率顯示屏,實時顯示反射波形曲線,支持波形對比和縮放分析。

內置算法自動標定故障距離,減少人工計算誤差。

3. 數據存儲與智能診斷

可存儲上百組測試數據,支持歷史記錄調取與故障趨勢分析。

部分機型搭載AI診斷系統,提供故障原因推測及維修建議。

4. 適應復雜環境

抗干擾設計確保在強電磁場、潮濕等惡劣環境下穩定工作。

便攜式機型重量輕、續航長,適合野外作業。

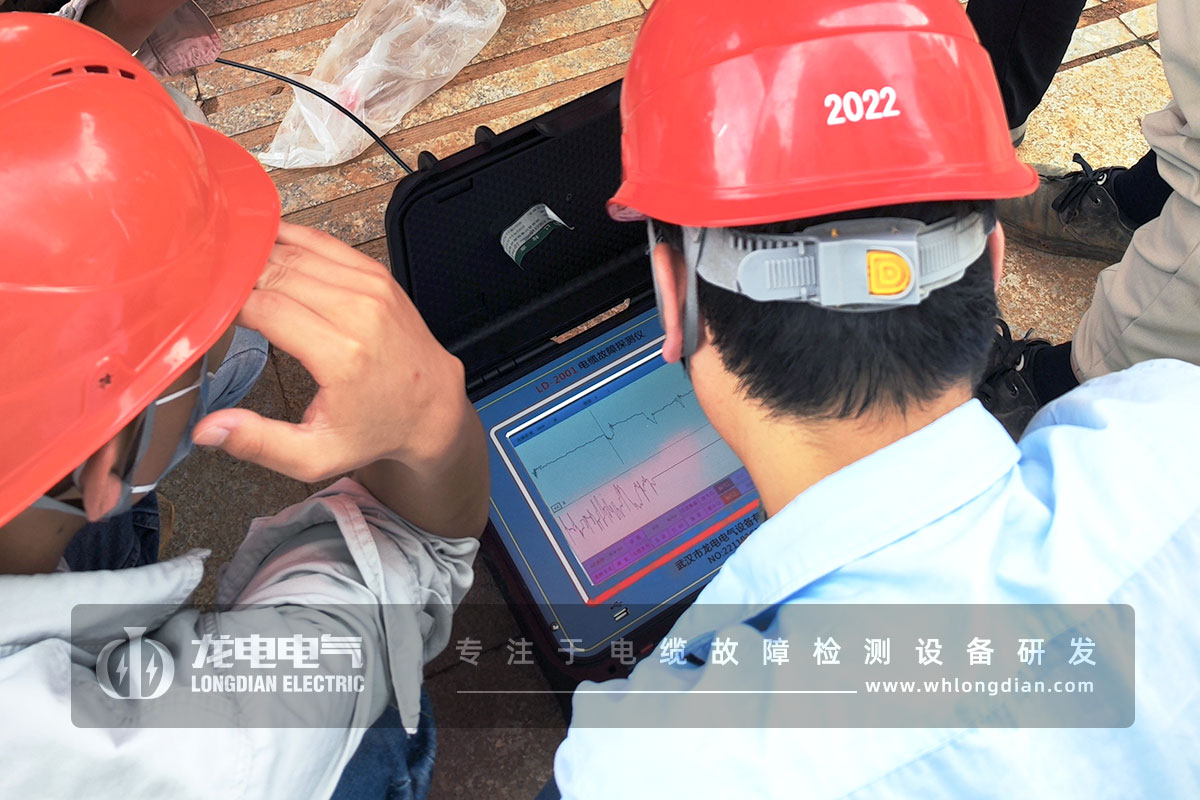

電纜故障測試儀

實際應用場景:為什么選擇脈沖反射法?

相較于傳統“分段排查法”,脈沖反射法技術顯著提升了檢測效率:

縮短90%排查時間:無需逐段拆卸電纜,30分鐘內即可完成數公里線路檢測;

降低維修成本:精準定位避免大面積開挖,減少人力與材料損耗;

預防性維護:通過定期檢測波形變化,提前發現絕緣老化等潛在風險。


武漢龍電電氣電纜故障測試儀通過脈沖反射法技術的創新應用,將復雜的電纜檢測轉化為直觀的波形分析,大幅提升了電力系統的運維效率。無論是突發故障搶修,還是日常預防性檢測,該設備都能提供可靠的技術支持。如需進一步了解設備參數或技術細節,歡迎聯系武漢龍電電氣獲取專業方案!
